Освещение детских садов

СанПиН 1.2.3685-21, таблица 5.54, задаёт для организаций для детей до 7 лет плоскость нормирования Г-0,0 — то есть на полу. Логика простая: ребёнок играет и занимается на полу, а не за столом.

Проектировщик по привычке считает на высоте 0,8 м, как в офисе или школе, получает нужную цифру и сдаёт проект. На приёмке замер делают на полу, и результат оказывается ниже нормы: мебель и оборудование затеняют пол, а расчётная плоскость была выбрана выше зоны затенения.

Нормы по помещениям детского сада (СП 52.13330.2016 с Изменением № 2, таблица Л.1):

• групповая, игровая, помещения для занятий — 500 лк, UGR не более 14, пульсация не более 10%, Ra не ниже 90
• музыкальный и физкультурный залы — 500 лк, UGR 14, пульсация 10%
• раздевальные — 300 лк, UGR 18, пульсация 15%
• спальные — 200 лк, UGR 18, пульсация 15%
• изолятор и комната для заболевших детей — 300 лк, UGR 18, пульсация 15%
• медицинский кабинет — 500 лк, UGR 14, пульсация 10%
• столовые — 400 лк, UGR 14

СанПиН 1.2.3685-21 даёт для групповых гигиенический минимум 400 лк, но проектируют по более высокой норме СП 52. На результат работает и отделка. СП 2.4.3648-20 требует коэффициент отражения потолка и верхней части стен не менее 0,7, панелей стен не менее 0,55, мебели не менее 0,45. Тёмный потолок или насыщенный цвет стен съедают до трети расчётной освещённости, и это тот случай, когда светотехнику приходится считать вместе с дизайнером интерьера, а не после него.

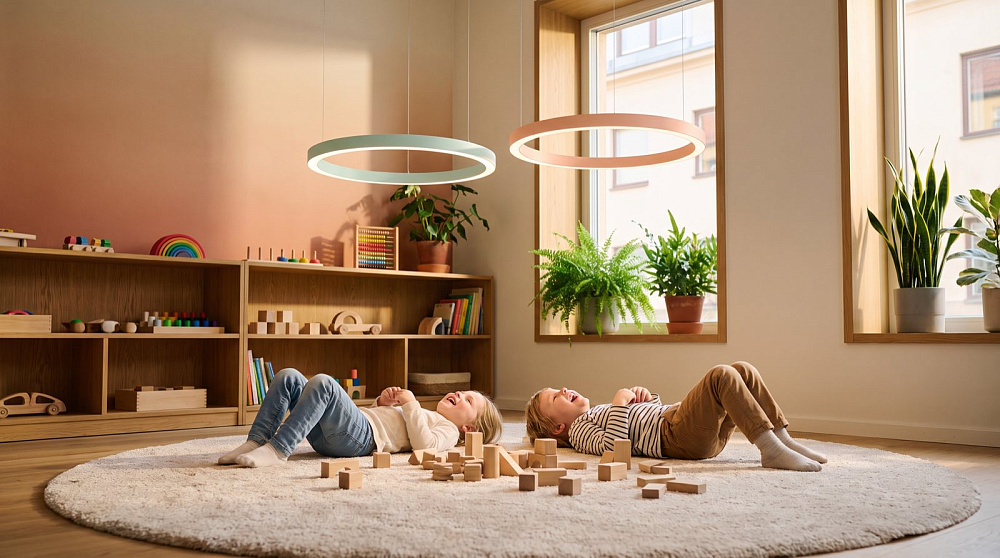

Причина в том, как ребёнок смотрит. Взрослый в офисе почти всё время направляет взгляд на стол или экран, вниз. Ребёнок в группе лежит на ковре, сидит на полу, поднимает голову — и светильник постоянно попадает в поле зрения.

Что из этого следует для оборудования

• светящая поверхность должна быть матовой и равномерной по всей площади, без видимых точек светодиодов и линзовых массивов
• чем больше площадь светящей поверхности при той же мощности, тем ниже её яркость и тем легче уложиться в UGR 14
• пульсация не более 10%; у фигурных серий фактический коэффициент пульсации 0,98%, то есть с десятикратным запасом
• индекс цветопередачи 90 — цвета игрушек, книг и материалов для занятий не искажаются
• цветовая температура 3000 или 4000 К; СП 2.4.3648-20 допускает спектры белый, тепло-белый и естественно-белый

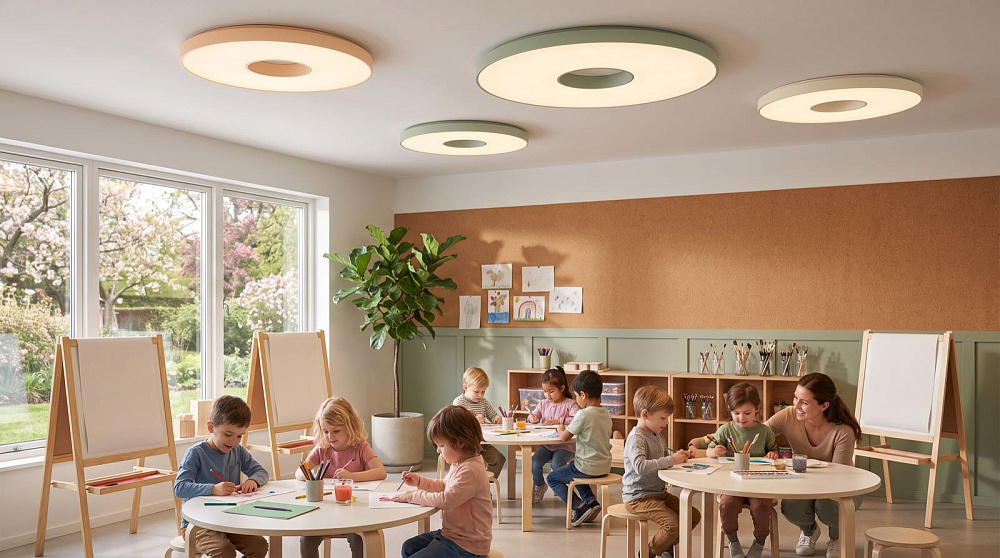

Именно поэтому в группах мы ставим фигурные светильники с опаловым рассеивателем, а не линзовые офисные панели. Крупная светящая плоскость решает задачу блёскости конструктивно, а не за счёт снижения уровня освещённости.

Мы производим интерьерные светильники из алюминиевого профиля на собственном заводе, поэтому форма не ограничена серийной линейкой. При необходимости адаптируем серийную модель под проект или разрабатываем изделие с нуля.

Что изготавливаем

• декоративные фигуры: облако, звезда, животное, символ садика
• криволинейные формы и нестандартные кольца
• контурные конструкции и многоугольники
• световые арт-объекты
• светильники по чертежам заказчика и логотипы

Возможности изготовления

• максимальный размер цельной конструкции — 2200×1500 мм, сборная конструкция по размеру не ограничена
• высота борта 60, 80 или 100 мм
• цвет корпуса: белый, чёрный или любой по каталогу RAL
• цветовая температура 2700, 3000, 4000 и 5000 К, индекс цветопередачи 80 или 90
• тросовые подвесы стандартной длины 2 м, любая длина по запросу
• управление ШИМ 0–10 В и DALI, блок аварийного питания на 1 или 3 часа
• ресурс светодиодов 100 000 часов, класс энергоэффективности A++, гальваническая развязка, защита от перепадов напряжения и короткого замыкания

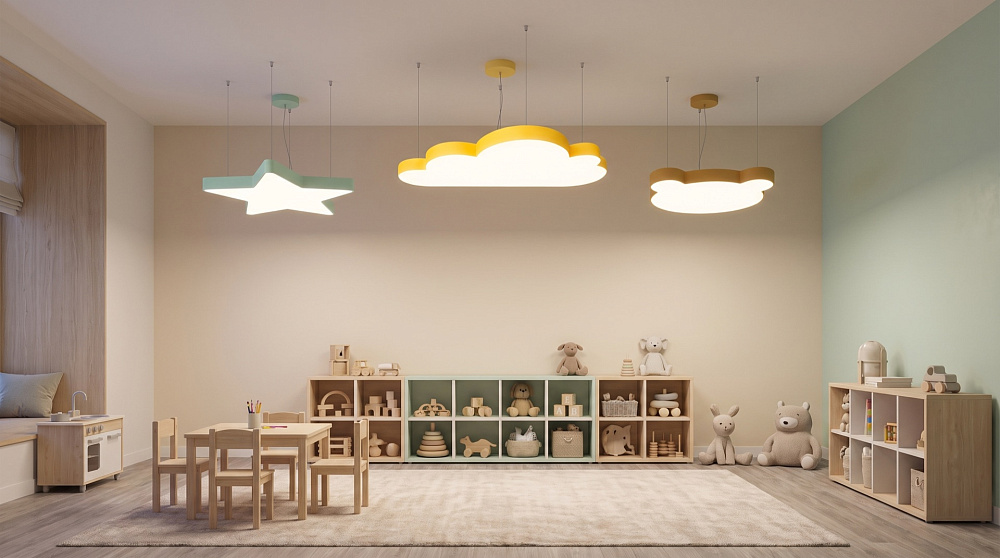

Серия LC CLOUD — готовый пример: облако с жёлтым корпусом и ровной светящей поверхностью снизу. Такой светильник не спорит с интерьером группы и не выглядит инженерным оборудованием, при этом остаётся нормальным сертифицированным прибором с той же пульсацией и той же цветопередачей, что и прямоугольная панель.

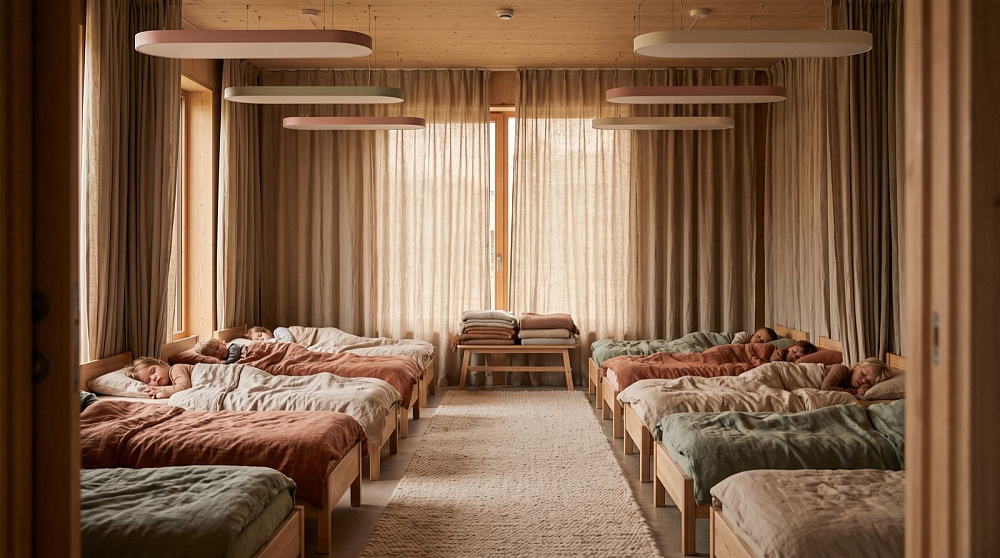

По СП 52.13330.2016 с Изменением № 2 в спальных нормируется 200 лк на полу при UGR не более 18 и пульсации не более 15%. СанПиН 1.2.3685-21 допускает 75 лк как гигиенический минимум, но проект выполняют по СП 52 — а для засыпания уровень снижают управлением.

Практика показывает две крайности. Либо в спальню ставят такие же светильники, как в группу, и получают 300–400 лк, при которых укладывать детей невозможно. Либо экономят и вешают два прибора на всё помещение, и тогда между кроватями появляются тёмные зоны, а норма по равномерности не выполняется.

Рабочее решение — те же фигурные светильники с большой светящей поверхностью, но меньшей мощности и с управлением яркостью. ШИМ 0–10 В или DALI позволяют держать дневной уровень при уборке и опускать его до режима засыпания, не устанавливая отдельную линию дежурного освещения.

Отдельно закладываем светильник у входа в спальню и над проходом: воспитатель должен видеть проход, не включая общий свет.

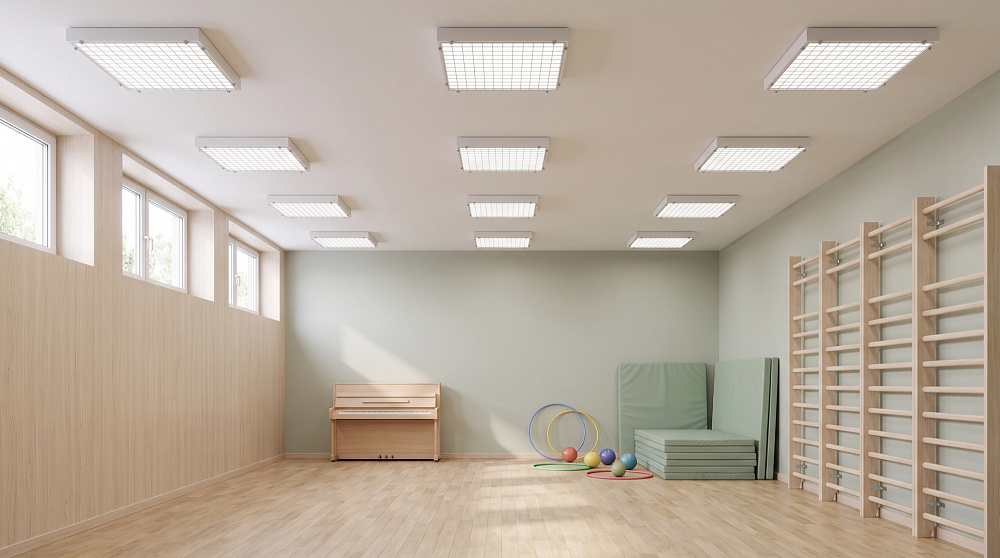

К требованию по блёскости добавляется механика. Мяч, обруч и кегля прилетают в потолок регулярно, поэтому светильник в зале должен быть либо вынесен из зоны бросков, либо утоплен так, чтобы удар пришёлся не по рассеивателю.

Что учитываем при подборе

• ударопрочный рассеиватель и размещение вне зоны бросков
• высота потолка: в залах детских садов это обычно 3,0–3,6 м, что требует иной оптики, чем в спортзале школы
• равномерность по всей площади, включая зону вдоль стен, где стоят гимнастические снаряды
• отсутствие пульсации: при подвижных играх стробоскопический эффект заметнее, чем в статичной обстановке
• сценарии для утренников — приглушение общего света при работающем сценическом освещении

В залах садика чаще всего работают накладные светильники с большой светящей поверхностью; там, где зал совмещён с бассейном или влажной зоной, ставим приборы в герметичном исполнении.

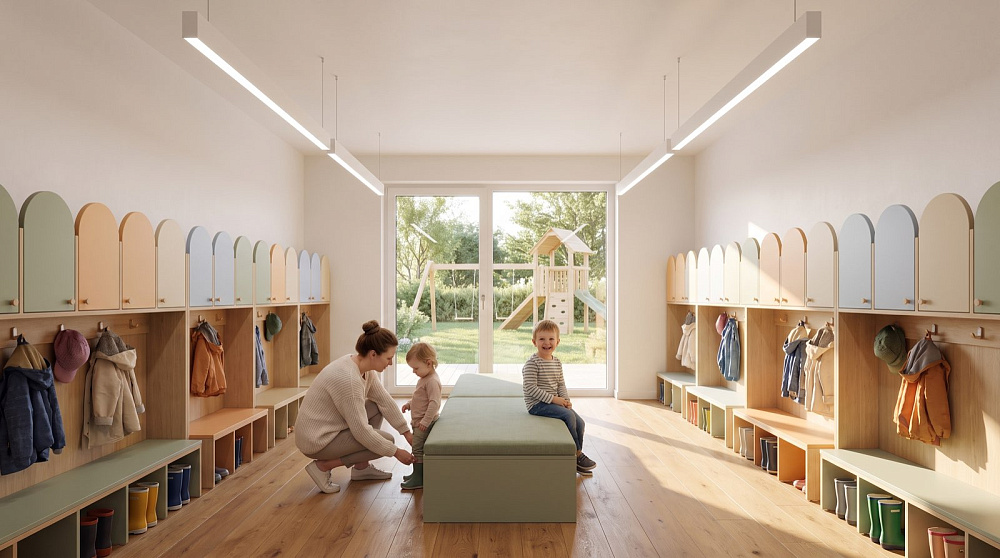

Раздевальные нормируются на 300 лк при UGR не более 18 и пульсации до 15% (СП 52.13330.2016 с Изменением № 2, таблица Л.1). Важная деталь: плоскость нормирования здесь тоже на полу, а свет нужен ещё и вертикальный — внутрь открытых шкафчиков, иначе ребёнок ищет вещи в тени.

Санузлы, умывальные и душевые — это постоянная влажность, уборка с моющими средствами и хлорсодержащими растворами. Здесь применяем светильники в герметичном корпусе IP65 со сплошным рассеивателем: обычный офисный прибор в такой среде выходит из строя за один-два года.

Пищеблок нормируется как производственное помещение общественного питания, раздаточные и моечные посуды — 300 лк. Требования те же, что на любой профессиональной кухне: герметичный корпус, устойчивость к пару и жиру, возможность мойки.

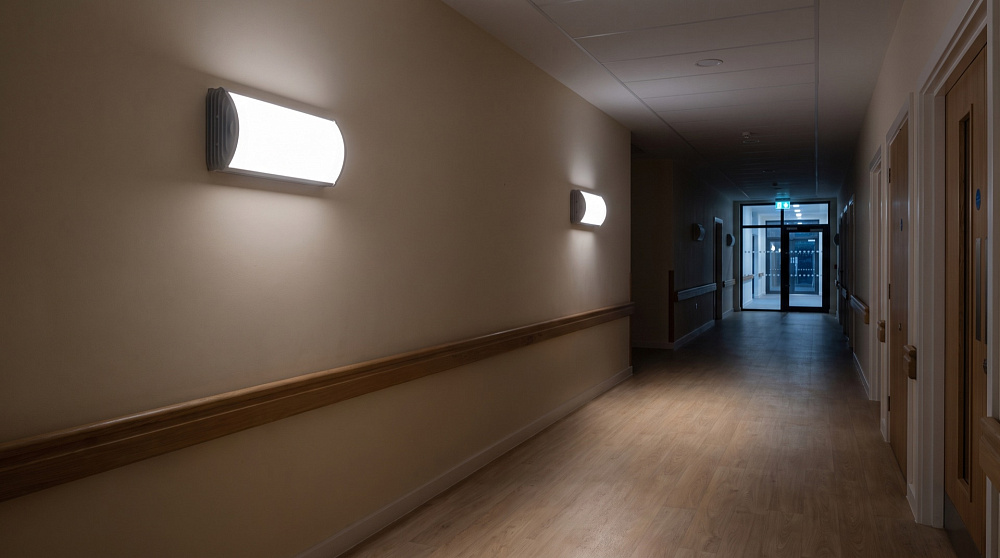

В коридорах и на лестницах задача — плавный переход по уровню. Ребёнок выходит из группы с 500 лк, и если в коридоре 50 лк, лестница читается как темнота, пока глаз не адаптируется.

Эвакуационное освещение закладывают на путях эвакуации, лестницах, в холлах и у выходов наружу. Отдельно освещают места изменения направления и перепада уровня пола — именно на них происходит большинство падений при эвакуации в темноте.

Два способа реализации

• отдельные аварийные светильники со встроенным аккумулятором на стенах коридоров и лестниц
• блок аварийного питания, встроенный в часть основных светильников: после отключения сети часть приборов продолжает работать в пониженном режиме, и помещение остаётся узнаваемым

Блок аварийного питания на 1 или 3 часа — заводская опция и для фигурных, и для офисных серий, он заказывается вместе со светильником. Дооснащение на объекте требует вскрытия корпуса и в герметичных приборах снимает гарантию по степени защиты.

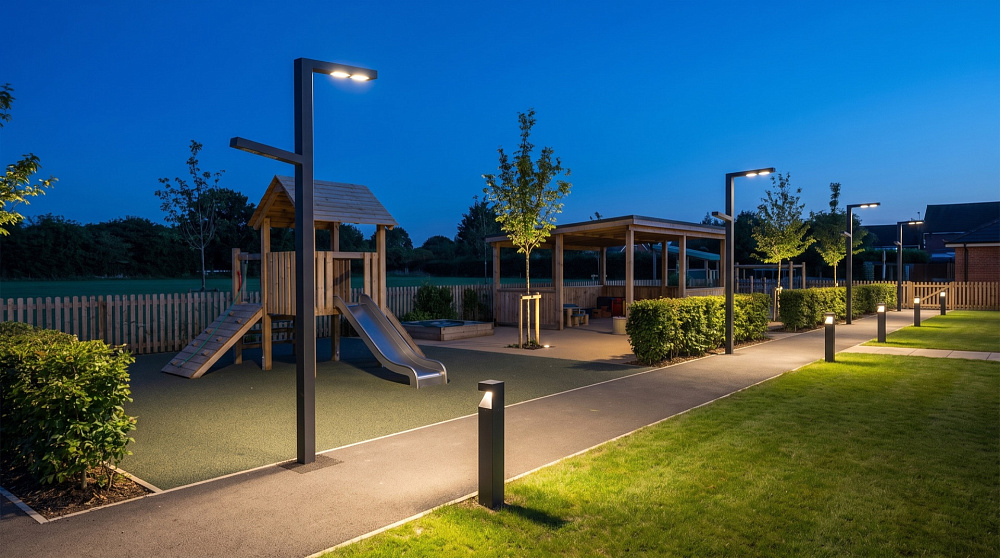

ГОСТ Р 55706-2023 относит подъезды, подходы и центральные аллеи детских, учебных и лечебно-оздоровительных учреждений к классу П4: средняя освещённость не менее 10 лк при равномерности не ниже 0,2. Перед основным входом в здание — не менее 6 лк, перед запасным — 4 лк.

Для парковых и пешеходных зон действует отдельное ограничение слепящего действия (ГОСТ Р 55706-2023, п. 5.4.4): не более 4000 кд/м при высоте установки до 4,5 м. На территории садика опоры как раз низкие, поэтому требование к экранированию здесь жёстче, чем на прилегающей улице.

Что закладываем на участке

• подходы от калитки к входам в здание и к каждой групповой ячейке
• прогулочные площадки и веранды
• физкультурную площадку
• подъезд и разворотную площадку для транспорта

Свет направляем строго вниз, на покрытие. Прогулочные площадки обычно примыкают к жилой застройке, а по пункту 7.5.5.3 вертикальная освещённость на окнах квартир не должна превышать 5 лк — это ограничение считается от всех источников вместе.

1. Получаем данные об объекте. Планировки групповых ячеек и залов, высоты потолков, отделка и коэффициенты отражения, планировка участка.
2. Определяем требования. Нормируемая освещённость по помещениям с плоскостью на полу, показатель дискомфорта, пульсация, режимы работы.
3. Подбираем светильники. Серии, форму, мощность и светораспределение для каждого помещения; при необходимости прорабатываем индивидуальные формы.
4. Выполняем светотехнический расчёт. Проверяем освещённость и равномерность на нормируемой плоскости, корректируем количество и расположение.
5. Готовим спецификацию. Формируем перечень оборудования и необходимые технические материалы.
6. Производим и поставляем. Изготавливаем оборудование, включая изделия нестандартной формы, и комплектуем поставку под объект.

Вопросы и ответы

Какие нормы действуют для освещения детских садов?
Главная ошибка в проектах детских садов не в уровне освещённости, а в плоскости, на которой её считают. В садике она нормируется на полу, а не на высоте рабочего стола.

Что нужно для расчёта освещения детских садов?
Как мы подбираем решение: от получения данных об объекте до производства и поставки оборудования.
